皮卡刻字機CT系列詳細操作說明書:點擊下載

文泰軟件,連接在COM1(串口1),流式控制選RTS/CTS

皮卡刻字機用戶安裝設置(適用于皮卡CT,CB,CS,和2O12款皮卡刻字機系列)

1.打開皮卡刻字機包裝箱,詳細閱讀皮卡刻字機操作說明書(2009款后的皮卡刻字機說明書以電子圖書的方式儲存在藍色光盤里的)

2.按照說明書先將皮卡刻字機腿架安裝起來.(說明書中含有皮卡刻字機腿架安裝圖紙僅CT900和CT1200有腳架),然后將皮卡刻字機平放在腿架上.鎖緊螺釘.

3.將皮卡刻字機和電腦用所配9針轉9空串口線連接在一起.(沒有九針串口的電腦可以另購一塊PCI串口卡或USB轉接線).點擊購買

4.地線連接.刻字機一定要接地線,在皮卡刻字機腿架任意螺釘出連接一條地線.保證機器良好接地.避免機器在工作中受靜電干擾.

5.打開電腦.安裝刻繪軟件.先將文泰軟件光盤放入光驅中進行安裝.安裝完成后自動在桌面生成一個快捷方式.

6.接好刻字機電源線,打開皮卡刻字機電源開關,點擊文泰軟件圖標.第一次刻繪輸出時需要設置機器型號和接口.(文件—刻繪輸出—廠商—皮卡—產品類型|皮卡CTN-630刻字機|皮卡CTN-900刻字機|皮卡刻字機CTN-1200|…--添加—關閉—連接在COM1—設置端口—詳細設置—流式控制選擇第三項(一般選擇,根據系統的不同而選擇.)—確定—修改.

7.傳速速率把9600改為38.4K. 注:皮卡刻字機數據線要在電腦和機器關機的情況下進行插拔.

8.刻字刀的安裝,把皮卡刻字機刀套組取出,擰下白色鋁合金刀套桿,再把刻字刀圓頭一端插入刀套桿1.49MM直徑小孔內,拔掉紅色保護套,擰緊塑料桿.(刀尖出來的長度不能超出材料的存度,否則會把底紙切透)損壞刀尖.

皮卡刻字機老款CT系列面板操作教程如下: 1.接通電源,機器顯示 CREATION ON LINE 2.調整壓力,先按ON LINE 顯示 X0.0 Y0.0 按MODE 進入FORCE 顯示壓力值,再按+ -調整大小. 3.調整速度,先按ON LINE 顯示 X0.0 Y0.0 按MODE 進入SPEED顯示速度值,再按+ -調整大小. 4.其它參數為出廠設置好的,不用再調整.

皮卡刻字機2012款系列刻字機操作:開機,顯示CREATION ON LINE 64M,按菜單,顯示FORCE是壓力調整.按抬刀,下刀鍵可加壓或減壓.速度是SPEED.按暫停鍵可試切一個矩形.

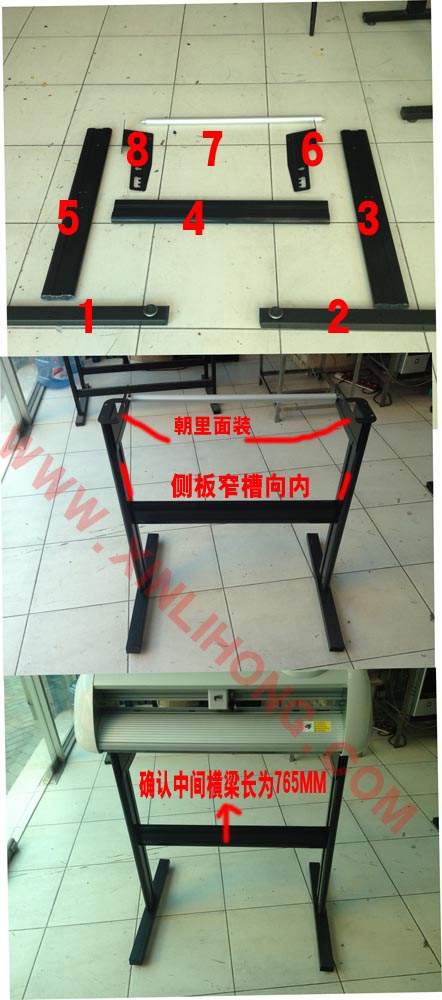

皮卡刻字機CT系列安裝圖:

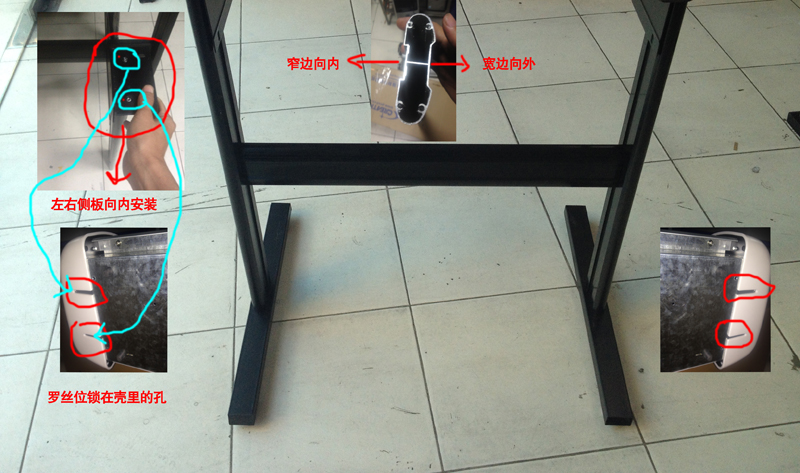

皮卡刻字機CTH系列安裝圖:
